Typology HYDRAULIC
Série 700C

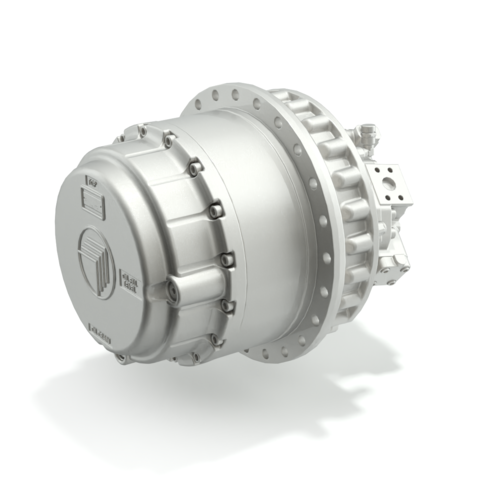

As caixas de engrenagens planetárias de guincho da série 700C são compostas por 18 dimensões de estruturas finamente espaçadas. O design compacto permite que a caixa de engrenagens seja integrada ao tambor do guincho. O freio seguro pode ser integrado no interior da engrenagem ou montado externamente, com lubrificação comum com os motores. Estão disponíveis versões acionadas eletricamente com configurações em linha e ângulo reto. As classificações de torque são organizadas pela classe FEM, de acordo com os fatores de segurança de classe mínimos aprovados para as engrenagens.
características principais
Programa de aprovação de classe
Conformidade ATEX a pedido
As classificações de torque estão organizadas por classe FEM
O freio seguro pode ser integrado no interior da engrenagem ou montado externamente, com lubrificação comum com os motores
Variações acionadas eletricamente estão disponíveis nas configurações de ângulo reto e naquelas em linha
Especificações
Intervalo de torque
8,850 … 5,531,716 in-lb
Faixa de torque de estol
Descrição do gráfico
| Type | Torque (Nm) |
|---|---|
| 703C2 | 2000 |
| 705C2 | 5300 |
| 706C3 | 10000 |
| 707C3 | 16000 |
| 709C3 | 23000 |
| 710C3 | 29500 |
| 711C3 | 31000 |
| 713C3 | 48500 |
| 715C3 | 64500 |
| 716C3 | 77500 |
| 717C3 | 105990 |
| 718C3 | 111500 |
| 720C3 | 164500 |
| 722C3 | 260000 |
Intervalo de torque
1.000 ... 625.000 Nm
Relações de transmissão
5,3....492
Velocidade de entrada
até 4.000 rpm
Especificações
Motores aplicáveis
Motores hidráulicos de pistões axiais de cartucho
Motores hidráulicos de pistões axiais flangeados
Motores de órbita hidráulica
Motores hidráulicos de pistões axiais flangeados
Motores de órbita hidráulica
Aplicações
