FW Serisi

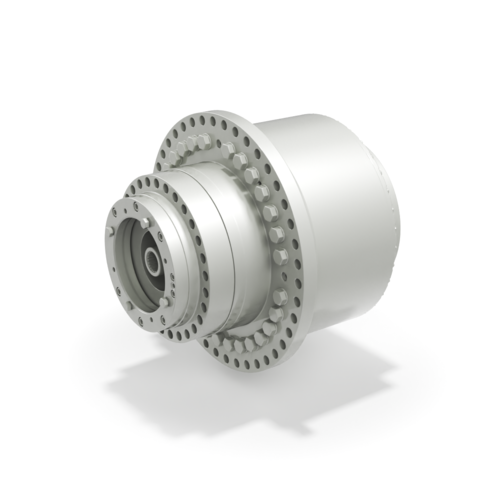

FW Serisi planet vinç dişli kutuları, mevcut geniş tork grubu sayesinde çok sayıda vinç uygulaması için uygundur. Kompakt tasarımı sayesinde redüktör vinç tamburuna entegre edilebilir. Tehlike önleyici fren, redüktörnun içine entegre edilebilir ya da harici olarak monte edilebilir, dişliler normal şekilde yağlanır. Sıralı ve dik açılı yapılandırmalarda elektrik tahrikli varyasyonlar mevcuttur. Tork değerleri, dişliler için minimum onaylanmış sınıf güvenlik faktörleri uyarınca FEM sınıfı tarafından ayarlanır.
a11y.keyfeatures
Kompakt yapı
Planet dişli kutusu ünitesinin dayanıklı tasarımı
Tambur desteği ve kablo çekişi için dayanıklı konik bilyalı rulmanlar
Entegre diskli fren
Ön taraftan kolay yağ değişimi
Kolay tambur montajı
Teknik özellikler
Tork aralığı
3,687 … 154,888 ft-lb
Durma torku aralığı
Grafik açıklaması
| Small Winch Drives | | |
|---|---|
| FW10 | 5.4 |
| FW13 | 7.25 |
| FW30 | 17.6 |
| FW40 | 20 |
| FW40A | 20 |
Grafik açıklaması
| Medium Winch Drives | |
|---|---|
| FW55 | 25.4 |
| FW55A | 25.4 |
| FW55B | 25.4 |
| FW80 | 42.8 |
| F100 | 70 |
Grafik açıklaması
| Large Winch Drives | | |
|---|---|
| FW130 | 100 |
| FW180 | 112.5 |
| FW220 | 140 |
| FW260 | 175 |
| FW360 | 210 |
Tahvil oranları
35 ... 490
Teknik özellikler
Tork aralığı
5.000 ... 210.000 Nm
15.000 ... 200.000 Nm Bulding Cranes, Crawler cranes
15.000 ... 200.000 Nm Bulding Cranes, Crawler cranes
Uygun motorlar
Hidrolik motorlar
Hidrolik orbit motorlar
Elektrik motorları IEC
Hidrolik orbit motorlar
Elektrik motorları IEC
Uygulamalar
