Cách lựa chọn hộp giảm tốc công nghiệp
Hộp giảm tốc là một trong những thành phần quan trọng của hệ thống truyền động, đảm nhiệm vai trò chuyển đổi tốc độ và mô-men xoắn từ động cơ đến máy công tác. Từ băng tải, máy trộn, máy đóng gói đến các thiết bị khai khoáng hay dây chuyền sản xuất, việc lựa chọn đúng hộp giảm tốc có ảnh hưởng trực tiếp đến hiệu suất, độ ổn định và tuổi thọ của toàn bộ hệ thống.
Tuy nhiên, lựa chọn hộp giảm tốc không đơn giản chỉ là tìm một thiết bị có công suất phù hợp với động cơ. Để xác định cấu hình phù hợp, cần xem xét đồng thời nhiều thông số liên quan đến tải, tốc độ, điều kiện vận hành và đặc tính của từng ứng dụng.
Dưới đây là 6 thông số quan trọng cần xác định.

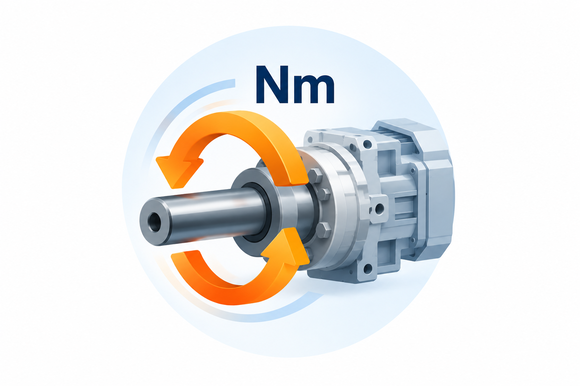

1. Mô-men xoắn – Torque
Mô-men xoắn là một trong những thông số cơ bản nhất khi lựa chọn hộp giảm tốc.
Trước tiên, cần xác định mô-men xoắn yêu cầu tại đầu ra dựa trên tải thực tế của máy. Sau đó, giá trị này cần được đối chiếu với mô-men xoắn định mức mà hộp giảm tốc có khả năng truyền tải.
Trong tài liệu kỹ thuật của Bonfiglioli, mô-men xoắn tính toán còn được xác định dựa trên mô-men xoắn yêu cầu và hệ số vận hành:
Mc2 = Mr2 × fs
Trong đó:
-
Mr2: mô-men xoắn yêu cầu của ứng dụng
-
fs: hệ số vận hành
-
Mc2: mô-men xoắn tính toán để lựa chọn hộp giảm tốc
Việc chỉ dựa vào công suất động cơ mà không xem xét mô-men xoắn thực tế có thể dẫn đến lựa chọn thiết bị không phù hợp với tải vận hành.

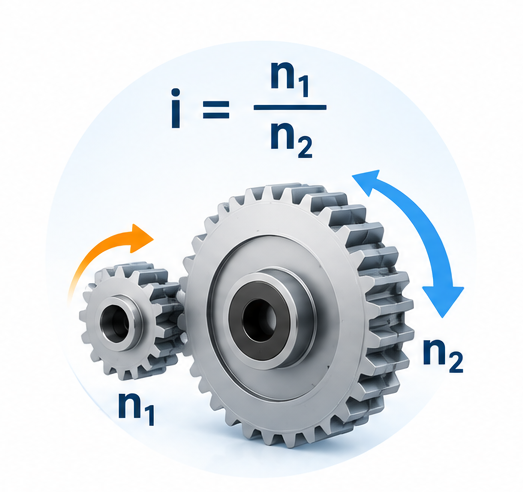

2. Tỷ số truyền – Gear Ratio
Tỷ số truyền quyết định mối quan hệ giữa tốc độ đầu vào và tốc độ đầu ra của hộp giảm tốc.
Có thể hiểu đơn giản:
i = n1 / n2
Trong đó:
-
i: tỷ số truyền
-
n1: tốc độ đầu vào
-
n2: tốc độ đầu ra yêu cầu
Ví dụ, một động cơ vận hành ở tốc độ 1.400 vòng/phút nhưng máy công tác chỉ cần khoảng 70 vòng/phút sẽ yêu cầu tỷ số truyền xấp xỉ 20:1.
Tỷ số truyền phù hợp giúp hệ thống đạt được tốc độ đầu ra mong muốn đồng thời cung cấp mô-men xoắn cần thiết cho ứng dụng. Tài liệu lựa chọn thiết bị của Bonfiglioli cũng sử dụng tốc độ đầu vào và đầu ra để xác định tỷ số truyền yêu cầu.
3. Hệ số vận hành – Service Factor
Hai hệ thống có cùng công suất và tốc độ chưa chắc có thể sử dụng cùng một hộp giảm tốc.
Lý do nằm ở điều kiện tải thực tế.
Một băng tải hoạt động ổn định 8 giờ/ngày sẽ tạo ra yêu cầu hoàn toàn khác với máy nghiền hoặc máy trộn thường xuyên chịu tải va đập và hoạt động liên tục 24/7.
Service Factor giúp tính đến những điều kiện này. Khi xác định hệ số phù hợp, cần xem xét các yếu tố như:
-
Đặc tính tải
-
Số giờ hoạt động mỗi ngày
-
Số lần khởi động trong một giờ
-
Tần suất thay đổi tải
-
Điều kiện vận hành của máy
Theo hướng dẫn lựa chọn của Bonfiglioli, Service Factor là một trong những yếu tố được xác định ngay từ đầu trước khi lựa chọn cấu hình hộp giảm tốc.
4. Hiệu suất – Efficiency
Không phải toàn bộ năng lượng đưa vào hộp giảm tốc đều được truyền tới đầu ra. Một phần năng lượng bị tổn hao do ma sát và các yếu tố cơ học khác.
Đây chính là lý do cần quan tâm đến hiệu suất truyền động.
Đối với dây chuyền vận hành liên tục, ngay cả một mức chênh lệch nhỏ về hiệu suất cũng có thể ảnh hưởng đáng kể đến mức tiêu thụ năng lượng trong dài hạn.
Hiệu suất cũng khác nhau tùy theo công nghệ hộp giảm tốc, tỷ số truyền và điều kiện vận hành. Vì vậy, thay vì chỉ so sánh công suất danh định, doanh nghiệp nên xem xét hiệu suất của toàn bộ hệ thống truyền động trong điều kiện làm việc thực tế.

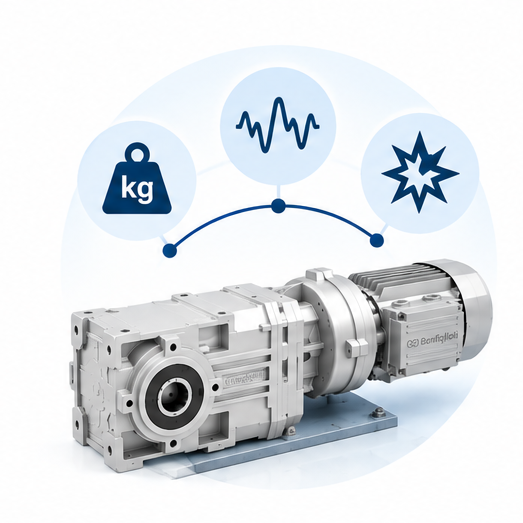

5. Chu kỳ làm việc và đặc tính tải – Duty Cycle & Load
Một câu hỏi quan trọng khác là:
Thiết bị sẽ vận hành như thế nào trong một ngày làm việc?
Hệ thống có thể hoạt động:
-
Liên tục
-
Theo từng chu kỳ
-
Khởi động và dừng thường xuyên
-
Chịu tải thay đổi
-
Chịu tải va đập hoặc tải đỉnh trong thời gian ngắn
Ví dụ, hộp giảm tốc cho một băng tải chạy liên tục sẽ có yêu cầu khác với hộp giảm tốc của thiết bị nâng hạ thường xuyên tăng tốc, giảm tốc và dừng.
Bài toán lựa chọn vì vậy cần dựa trên duty cycle thực tế, thay vì chỉ dựa vào điều kiện tải danh định. Đây cũng là một trong những yếu tố quan trọng được Bonfiglioli đề cập khi lựa chọn hộp giảm tốc cho ứng dụng công nghiệp.

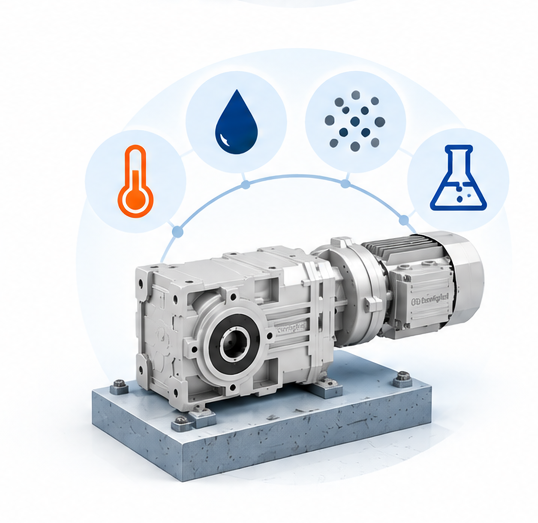

6. Điều kiện môi trường và phương án lắp đặt
Hộp giảm tốc không hoạt động trong môi trường lý tưởng. Nhiệt độ, bụi, độ ẩm, hóa chất hay yêu cầu vệ sinh đều có thể ảnh hưởng đến tuổi thọ và độ ổn định của thiết bị.
Ví dụ, các ứng dụng trong ngành thực phẩm có thể yêu cầu khả năng chống ăn mòn và vệ sinh thường xuyên, trong khi ngành khai khoáng cần đặc biệt chú ý đến bụi, tải nặng và điều kiện làm việc khắc nghiệt.
Bên cạnh đó, không gian lắp đặt cũng quyết định cấu hình phù hợp. Hộp giảm tốc có thể được bố trí theo nhiều phương án khác nhau như lắp chân đế, mặt bích hoặc trực tiếp trên trục máy.
Do đó, cần xác định không gian lắp đặt, hướng trục và phương án mounting ngay từ giai đoạn thiết kế, thay vì lựa chọn hộp giảm tốc trước rồi mới điều chỉnh kết cấu máy sau.
