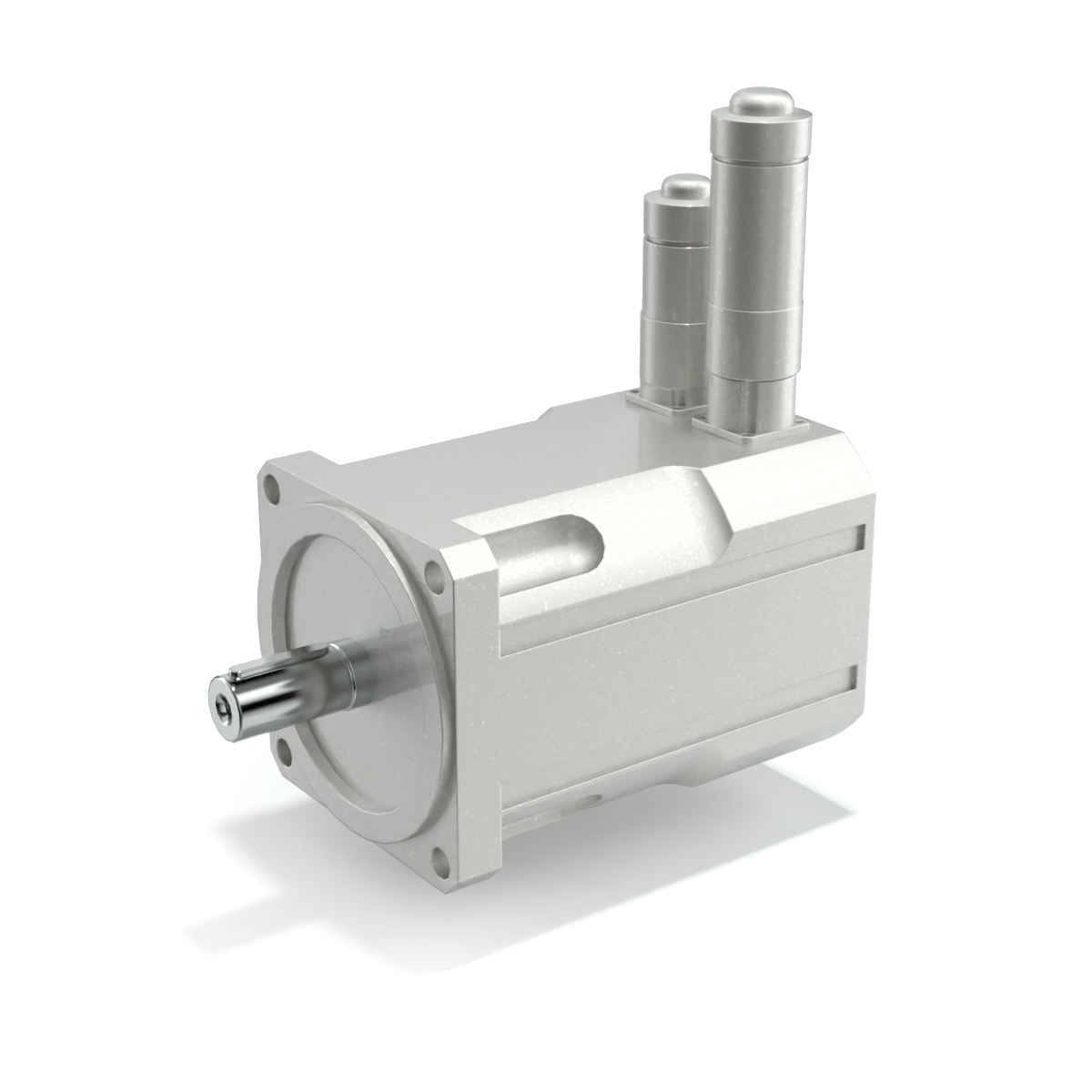

BCR - Servomotoren
Die Servomotoren der Serie BCR wurden speziell für Anwendungen mit permanent und kurzzeitig hohen Drehmomenten entwickelt. Dank des weiten Drehmomentbereichs und der überdurchschnittlichen Kurzzeit-Überlastfähigkeit sind BCR-Servomotoren auch für anspruchsvollste Anwendungen robust genug. Ausgestattet mit EMV-konformen IP65 Steckverbindern (IP67-Verbinder optional) und einem PTC-Temperatursensor mit verstärkter Isolation garantieren diese Motoren eine sichere elektrische Verbindung unter allen Umgebungsbedingungen.
Hauptmerkmale
Hoher Drehmomentbereich
Geringe Trägheit
Standardmäßig mit Resolver ausgestattet
Spezifikationen
Drehmomentbereich
0,2 ... 115 Nm
Leistungsbereichs-detail
Grafikbeschreibung
| Type | Torque (Nm) |
|---|---|
| BCR2 0020 | 0.20 |
| BCR2 0040 | 0.40 |
| BCR2 0060 | 0.60 |
| BCR2 0080 | 0.80 |
| BCR3 0065 | 0.65 |
| BCR3 0130 | 1.30 |
| BCR3 0250 | 2.50 |
| BCR4 0100 | 1.00 |
| BCR4 0260 | 2.60 |
| BCR4 0530 | 5.30 |
| BCR4 0750 | 7.50 |
| BCR5 0660 | 6.60 |
| BCR5 1050 | 10.50 |
| BCR6 1350 | 13.50 |
| BCR5 1700 | 17.00 |
| BCR5 2200 | 22.00 |
| BCR6 1350 | 13.50 |
| BCR6 1900 | 19.00 |
| BCR6 2200 | 22.00 |
| BCR6 2900 | 29.00 |
| BCR7 2700 | 27.00 |
| BCR7 3200 | 32.00 |
| BCR7 4000 | 40.00 |
| BCR8 0400 | 40.00 |
| BCR8 0680 | 68.00 |
| BCR8 0930 | 93.00 |
| BCR8 1150 | 115.00 |
Wichtigste Optionen
Gleichstrombremse
Optional 24 V DC
Optional 24 V DC
Temperaturfühler
Einschließlich PTC
Größen
7 Flanschgrößen
Drehmomentbereich
0,2 ... 115 Nm
Schutzklasse
IP65
IP67 (optional)
IP67 (optional)
Trägheit
0,06 ...190 (kgm² x 10-4)
Zertifizierungen
CE, UL
Gleichstrombremse
Optional 24 V DC
Stromversorgung
230, 400 V AC
Spezifikationen
Feedback
Resolver (Default)
Optionaler Hiperface-Drehgeber (Single- oder Multiturn)
Optionaler Hiperface-Drehgeber (Single- oder Multiturn)
Nenndrehzahl
2000, 3000, 4500 U/min
(abhängig vom ausgewähltem Motor)
(abhängig vom ausgewähltem Motor)
Konformität
2014/34/EU (Niederspannungsrichtlinie) und 2014/30/EU (EMV)
