规格

主要选件
• 适用于不同电源电压的各种框架尺寸和供电规格
• 多种衍生安装方式和冷却选项
• 多种现场总线选项，如EtherCAT, PROFINET, Ethernet/IP, Powerlink, Modbus/TCP, CANopen
• 可选的USB-C键盘，用于连接电脑
• 可选的蓝牙模块，可连接到电脑或智能手机
• 可选的第一和第二编码器模块。可选的编码器支持有：TTL、Resolver、SinCos、Hiperface、Hiperface DSL、EnDat 2.1、EnDat 2.2、SSI
• 可用的附件包括输入电抗器、滤波器、制动电阻
• 用于连接到BMD和BMS电机的可选电缆套件

STO功能子型号
• 根据SIL 3 (EN 61508)和PL e (EN 13849-1)集成STO功能，其中有三种不同子型号可供选择：
• 基础型号：STO （安全转矩关断）， SBC （安全制动控制）
• 标准型号：STO -安全扭矩关闭， SBC -安全制动控制， SS1 -安全停止1 (t)
• 动作型号：STO -安全扭矩关闭， SBC -安全制动器控制， SS1 -安全停止1 (t) ， SS1 -安全停止1 (r + t + d) (支持无传感器矢量控制) ， SS2 -安全停止2 (r + t + d) ， SOS -安全操作停止， SLS -安全限速(支持无传感器矢量控制) ， SLS-SL -安全限速滑动限制(支持无传感器矢量控制) ， SDI -安全方向， SSM -安全速度监视器(支持无传感器矢量控制) ， SLP -安全限位， FSoE - 基于EtherCAT的功能安全
一致性
CE 合规：
• 2014/35/EU (低压指令)
• 2014/30/EU (电磁兼容性指令)
• 2011/65/EU (RoHS指令)
• EN61800-5-1: 2007 (可调速电源
驱动系统-安全要求-电气、热力和能量）

• EN61800-3: 2004 + A1: 2012 (可调速
电力驱动系统- EMC要求和
具体测试方法）
• EN61800-9-2: 2018 （可调速电力
驱动系统-用于电力驱动系统的生态设计，
电机起动器、功率电子元件及其驱动
应用）
电源
• AXV20：0.25-3kW / 单相
184 - 240V (+10%) / 50 - 60Hz (+-10 %)
• AXV20: 0.25-9.2kW / 三相
184 - 240V (+10%) / 50 - 60Hz (+-10 %)
• AXV40: 0.25-15kW / 三相
380 (-15％) - 480V (+10％)/50-60Hz (+-10％)

• 60秒内最高可超载150％
• 3秒内最高可超载200％
硬件功能
• 集成功能安全性（3种不同的功能安全性子型号可供选择）
• 直流24V输入（双引脚连接器，方便接线）
• 直流24V输出
• 内置制动斩波器
• 专用机械抱闸控制输出（直流24V / 3A
• 直流母线链路连接
• 标配 HTL编码器接口
• 2个可选编码器插槽，用于绝对编码器、Resolver 或TTL
• 电机温度监测
• 插拔式供电端子（最高达15kW）
• 插拔式可编程控制端子
• 5路数字输入
• 1路数字输入/输出
• 1路多功能输入
• 1路模拟输出
• 1路模拟输入
• 1路继电器输出（切换触点）
• 跳线，可在TN电源和IT电源之间轻松切换（最高15kW）

功率配件：
• 制动电阻器
• 电抗器
• EMC滤波器
软件功能
• 可利用现场总线实现定位功能（动作控制兼容CiA DS402）
• 转盘控制
• 带电子齿轮的主/从功能
• 受控下斜坡的电源故障管理
• 用于电梯、起重机和绞车应用的功能
• 主轴控制
• 电机监控功能（即I²t ，软件电机开关，编码器监控）
• 绕组器横动功能
• 可编程参考值通道
• 可编程启动和停止特性
• 定位、速度或扭矩控制
• 可编程S曲线
• 4个数据集
• 自动启动和调试
• 故障后自动重置
• 断电后自动启动
• PID控制器
• 无抖动扭矩/速度切换
• 无摩擦机械制动控制
• 可调范围较宽的预设控制器(电流、速度、扭矩、位置)
• 可调电流限制控制
• 智能电流限制
• 全面监测和保护能力
• 高速控制
• 3种不同的制动管理功能
• 皮带监测/低电流检测
• 输入和输出相位监控
• 可调节电压控制器
• 电动电位计
安装选项
• 适合所有尺寸的机柜安装
• 可选穿透式安装
• 可选冷板
电机选项
电机控制（带或不带编码器）
• 异步交流电机
• 同步磁阻电机
• 永磁同步电机

Types & Powers

Type	Size	Power kW*
AXV20 / K25	1	0.25
AXV20 / K37	1	0.37
AXV20 / K55	1	0.55
AXV20 / K75	1	0.75
AXV20 / 1K1	1	1.1
AXV20 / 1K5	2	1.5
AXV20 / 2K2	2	2.2
AXV20 / 3K0	2	3.0
AXV20 / 4K0	3	4.0
AXV20 / 5K5	3	5.5
AXV20 / 7K5	4	7.5
AXV20 / 9K2	4	9.2
AXV40 / K25	1	0.25
AXV40 / K37	1	0.37
AXV40 / K55	1	0.55
AXV40 / K75	1	0.75
AXV40 / 1K1	1	1.1
AXV40 / 1K5	1	1.5
AXV40 / 1K9	2	1.85
AXV40 / 2K2	2	2.2
AXV40 / 3K0	2	3.0
AXV40 / 4K0	2	4.0
AXV40 / 5K5	3	5.5
AXV40 / 7K5	3	7.5
AXV40 / 9K2	3	9.2
AXV40 / 11K	4	11.0
AXV40 / 15K	4	15.0

相关

BMD - 伺服电机

BMD 伺服电机是永磁同步电机，具有高度紧凑的尺寸和低惯性的特点。凭借其高品质的钕铁硼稀土磁铁和非凡的设计，这款产品可满足对精度、动态和速度设置的最严格要求。这些电机配备了最新编码器技术，已针对变频器和精密行星齿轮箱的运行进行了优化，具有出色的协同效应。产品的设计加之不同类型的选项，让它具有更强大的模块优势。飞轮选件为要求高负载惯量、制动选项和强制通风的应用提供出色的控制性能，可在连续运行和临界环境温度下提高性能。

BMS

BMS 系列采用集成解决方案而非传统的齿轮箱/电机组合，永磁体、同步电机和精密行星齿轮箱技术之间的协同作用，实现了革命性的紧凑型机器设计，带来更广泛的选择和更高的性能。该系列的功能已进行广泛测试，客户可以灵活地选择三种类型的性能，实现低超速、中超速和高超速的完美组合。所有这些变体都能够优化输出要求，具有极高紧凑性、最高扭矩/输入速度和优化驱动器尺寸的优势。以 5 种齿轮箱尺寸和 14 种电机与 3 种类型的纱线卷绕机相结合，即实现这些非凡优势。该系列卓越的性能和可靠性可确保安全运行。

BSR 系列

这款磁阻电机是具有可持续性的生态解决方案，由于没有使用磁铁并具有提高效率的优势，因此可以减少总体环境影响。降低运营成本，可实现快速回报。久经考验的感应电机设计简单而可靠，结合同步电机的更高效率，让这款产品可为客户带来更多优势。

TQ系列精密行星减速机的特点是定位精度较高。无论是扭矩、稳定性还是精密性要求，这款顶级产品在每个类别中均有不俗的表现。TQ系列特别适合各种要求严苛的伺服系统，例如：快速动态和频繁的正反转运动、精密定位和运动控制、频繁启停以及高度的紧凑性。 TQ系列精密行星减速机的工艺设计可以在输出轴上实现很大的轴向和径向负载，而且操作噪音非常小。新款TQ适用的主要领域包括：各种工业自动化系统、机器人、机床、包装设备或者其他需要使用高性能伺服驱动系统的应用。

TQK

TQK系列精密行星减速机的特点是定位精度较高。无论是扭矩、稳定性还是精密性要求，这款顶级产品在每个类别中均有不俗的出现。它是针对往往由于加大设备紧凑性而造成的空间问题所提供的解决方案。TQK系列特别适合各种要求严苛的伺服系统，例如：快速动态响应、频繁的正反转运动、精密定位和运动控制、频繁启停以及高度的紧凑性。这款减速机的工艺设计可以在输出轴上实现很大的轴向和径向负载，而且噪音非常小。

TQW

TQW 系列是 BlueRoll 产品平台的一部分，适用于自动化导航车辆 (AGV) 和自主移动机器人 (AMR)。它能够支撑较高的负荷，可直接安装在底盘上空间受限处（可直接安装在狭小空间内。）。TQW 既高效，又耐用。它全部三个尺寸规格均配有重载轮。此外，您还可从 BlueRoll 平台系列中为您的 AGV 和 AMR 选择最佳配置：基础、高级和紧凑。

由于具有最佳性能并且达到很高的可靠性水平，所以LC系列精密行星减速机代表着一种灵活性的解决方案和有价值的选择。其增强型性能选项可以保证在许多应用中大幅缩小设备尺寸，而在这些应用中过去几乎不可能增大可传输的输出扭矩。而如今，可传输扭矩已增大40%。

MP系列精密行星减速机是达到最佳性能和顶级可靠性的标杆。齿隙减小、操作平稳、易于组装电机以及作为标配的多种产品配置都是MP系列精密行星减速机众多突出特点中的一部分。这款多用途的产品系列可以提供多种配置：自由输入端、输入端采用直角、输出端采用直角。

EVOX BXN 系列

BXN、MXN 和 MNN 均为异步低压电动电机，具有模块化、高效和可靠的优点。全新EVOX 电机系列通用性更强，便于适配不同类型的需求。BXN 是满足技术市场日益复杂需求的完美选择，同时满足最严格的能效标准。 EVOX BXN 系列没有任何电压或位置方面的限制，配备使用简单的附加模块化配件，提供多种输出结构形式和选项供用户选择，是您开展业务的完美伙伴。该系列电机即可单独使用，也可以提供与邦飞利减速机配合使用。

F 系列

F 系列非常适合履带式挖掘机和铣刨设备。这一解决方案凭借其紧凑坚固的设计、高扭矩、非凡负载能力以及可选的机械式终身密封件，成为机器的最佳选择。所有装置均配有失效保护驻车制动器，大多数都可以选择插装式固定排量或可变排量系统。可根据需要为所有尺寸提供不同的分离系统。

VF-W ATEX 系列

有些工业环境存在爆炸性风险，因此需要额外的安全措施。在这种条件下运行的工业设备必须经过特殊设计，以防止大气中存在的易燃物质燃烧。为满足客户的需求，邦飞利开发了一整套符合 ATEX 指令 201/34/EU 的齿轮箱，可在爆炸性环境中安全使用。客户如果需要 ATEX 版本产品，可选择用于 2G/2D 和 3G/3D 区域 VF/W、ACF、HD 和 300M 系列齿轮箱。

A 系列

A 系列具有高效可靠、低维护成本和扭矩范围大的特征。输入和输出之间的直角布局让 A 系列特别紧凑。在邦飞利的轻中型产品组合中，这款独特的直角布局齿轮组最高效也最耐用。 A 系列产品是邦飞利各种电机的完美搭档。A 系列还可以搭配 IEC 和紧凑型异步电机（BN-BE-BX/M-ME-MX）、伺服电机（BMD）和磁阻电机（BSR）。

C 系列

C 系列的设计完全符合工业环境中标准任务的要求。该系列具有一流的可靠性、效率和稳健性，输出扭矩范围大。我们为客户提供 2 级、3 级或 4 级版本，实现了多种齿轮比选项，让 C 系列轻松适用于各种应用，完美匹配客户在输出速度方面的要求。C 系列产品是邦飞利各种电机的完美搭档。C 系列还可以搭配 IEC 和紧凑型异步电机（BN-BE-BX/M-ME-MX）、伺服电机（BMD）和磁阻电机（BSR）。

EVOX CP系列

EVOX CP 是一款表面光滑的同轴式斜齿轮减速机，有非常高的性价比。 EVOX CP 系列采用市场标准设计，无需更改减速机的接口即可安装到任何设备之中。邦飞利的该系列产品提供多种输出结构形式、可选项和电机，能够满足任何设备的需求。 EVOX CP系列可搭配多种电机使用，例如异步电机（IEC和紧凑型）和磁阻电机(BSR)。

BE 系列

带铝框架的 BE 系列异步电机，是适用于各种通用工业应用的理想解决方案。IEC 和紧凑型电机，提供 IE1 (BN/M)、IE2 (BE/ME) 和 IE3 (BX/MX)效率级别，均符合国际标准 IEC 60034-30。此外，邦飞利的电机可配备多种选项：防护等级达 IP 56 的防冷凝加热器，带耐热耐腐蚀涂层。此外，BN/M 和 BX/MX 电机系列也可提供 BrakeMotor 版本，配备一系列交流或直流制动器。为了最大限度提高电机的灵活性，这些部件都可以通过变频器进行控制。

BX 系列

带铝框架的 BX 系列异步电机，是适用于各种通用工业应用的理想解决方案。IEC 和紧凑型电机，均符合国际标准 IEC 60034-30 中规定的 IE3 效率等级。此外，邦飞利的电机可配备多种选项：防护等级达 IP 56 的防冷凝加热器，带耐热耐腐蚀涂层。此外，BN/M和BX/MX电机系列也可以在BrakeMotor版本中提供，可选择交流或直流制动。为了最大限度提高电机的灵活性，这些部件都可以通过变频器进行控制。

应用

斗式提升机

邦飞利为物料提取应用提供了完整的斗式提升机解决方案。我们还以更多的产品选项，最大限度地提高可靠性与其性能，例如电机和变速箱之间的液压联轴器、监控传感器和逆变器。

皮带和链条输送机

很多行业都会使用皮带和链式输送机运输各种材料，比如金属、采矿、煤炭、化工、食品和水运等等。
针对这一领域提供的解决方案必须考量负载和所有其他特定需求，确保最恰当的尺寸规格，这也正是邦飞利的优势所在。
我们的产品可应对恶劣环境、爆炸性环境和食品接触环境等不同的应用条件，提供形式多样的减速电机和逆变器。

螺旋输送机

涡式输送机将物料移动到圆管中。它的精确度是这道工序的基本前提。邦飞利的解决方案是通过优化扭矩将物料推入管道，最大限度地减少螺旋滑动。

陆地运输机

陆地运输机必须满足长距离连续运行的特点。我们的解决方案可满足客户的高功率要求，易于维护，是这一应用环境的理想选择。

涡式输送机

低温和特殊的环境条件是螺旋冷冻机必须解决的两个问题。邦飞利产品可让螺旋冷冻机实现连续进料，以专用解决方案确保食品制造商能够快速冷冻产品。

给料机

给料机通常需要较低的速度来运输重质材料，这需要应用具有高比值和稳健性的产品。邦飞利减速电机与邦飞利逆变器相结合，可在抵御强烈冲击和极端温度的同时实现高性能。

自动存储

我们为客户提供完整的解决方案，以实现自动存储应用的高精度、高效率和极佳能源优化。从变频器到传动器，邦飞利以一站式解决方案帮助客户迎接市场挑战。

探索邦飞利状态监测系统

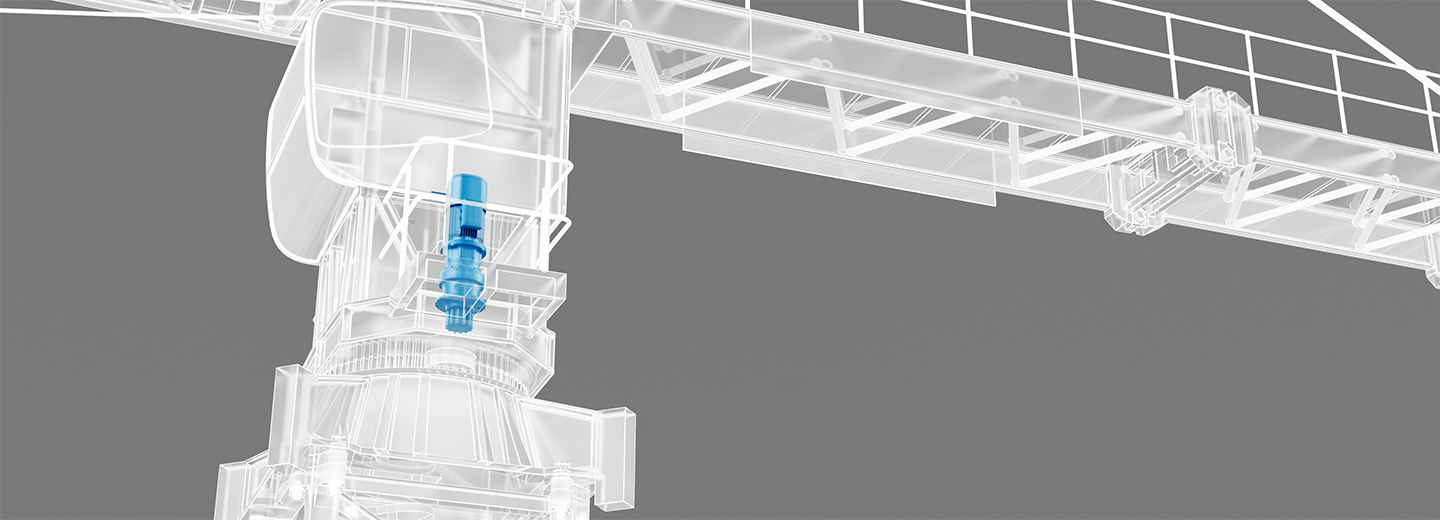

回转传动器

邦飞利回转传动器为建筑起重机提供安全、有效的解决方案。邦飞利凭借悠久的经验制造功能强大、性能可靠的产品，充分满足客户的需求。

推车和起重装置

邦飞利为装卸起重机设计的产品系列，可实现出色的升举和推车性能以及长久的使用寿命。我们的解决方案可以改善起重机和升举机械的正确对齐。

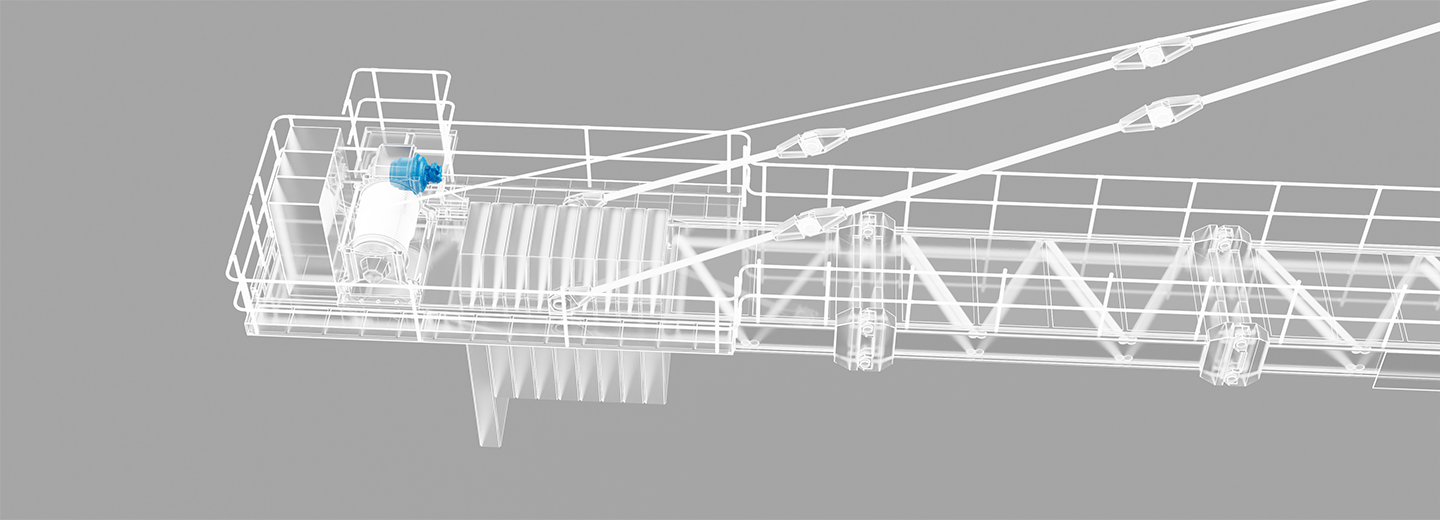

绞盘传动器

邦飞利根据具体的应用要求，针对不同的起重机或牵引起重机开发绞盘传动器，可以改善机器性能，并可在狭小空间内作业。

筛选

这种大容量应用需要持续受压，我们提供的多功能、高抗性、高能效产品能够有效提高产量。此外，我们的齿轮箱产品已获得 ATEX 认证，为客户提供高级别的保护。

处理

邦飞利在这一应用领域具备广泛的专业知识，可确保为客户提供一系列满足其需求的解决方案。
邦飞利产品可以为客户提供多样化的功能优势，比如可简化安装的集成底板减速电机、可简化机器维护的辅助传动器、可提高应用安全性的止回器、用于平滑启动/停止程序的弹性联轴器等。

铣削

邦飞利为刨片和铣削设计的解决方案可确保设备平稳运行，优化小麦研磨成面粉的流程。在速度控制方面，邦飞利提供从减速电机到变频器的完整传动解决方案。邦飞利传动器能够在多尘的铣削环境中安全运行，同时易于维护并可减少停机时间。

存储

我们设计的全程输送解决方案能够确保包装机和输送机实现精确可靠的运行。邦飞利的减速电机几乎可以满足客户在这方面的所有需求，比如包装机的动态和控制要求，以及实现输送机的空间优化等。

加工

混合和挤出是这个子流程的两个基本环节。邦飞利为搅拌机提供的解决方案可实现最佳均匀化，充分满足客户的搅拌需求。此外，邦飞利在挤出机和成型机方面拥有丰富的经验，可确保设备的效率和可靠性，有助于在工序的各个阶段生产出均匀、优质的产品。

原材料处理

进料、清洗和分拣流程，需要专为输送系统设计、性能可靠且结实耐用的产品。无论第一个处理阶段使用何种类型机器，邦飞利都能提供相应的解决方案，充分满足客户在动态、空间和效率方面的要求。
针对需要频繁洗涤程序和潮湿环境的应用，我们也可以设计让客户满意的产品系列。

加工

对于任何水果和饮料加工，破碎这个流程都至关重要。我们为这一领域专门设计的减速电机，可以让破碎系统平稳、高效且连续运行。

门式起重机

邦飞利的产品非常可靠和坚固，确保船舶装卸起重机时的操作安全性。我们可以为这些机器提供全方面的传动器解决方案。我们在起重机应用领域具备丰富的行业经验，能够根据其具体特征设计减速电机和变频器，简化了机器系统的集成和设计。

悬臂起重机

邦飞利为水平和低位处理应用领域设计的解决方案，具有紧凑、可靠、成本效益高的特点。
我们的产品旨在满足甚至超越起重机操作的苛刻要求：从回转传动的高径向载荷到速度控制所需的高精度，再到交叉行使传动所需的力度。

桥式起重机

室内桥式起重机中的部件需要进行空间优化。
我们的产品具有安装的灵活性和紧凑性，始终能帮助客户找到满足其空间要求的最佳解决方案。邦飞利的再生逆变器可以节约在降低负载时产生的能源，从而进一步提高效率。

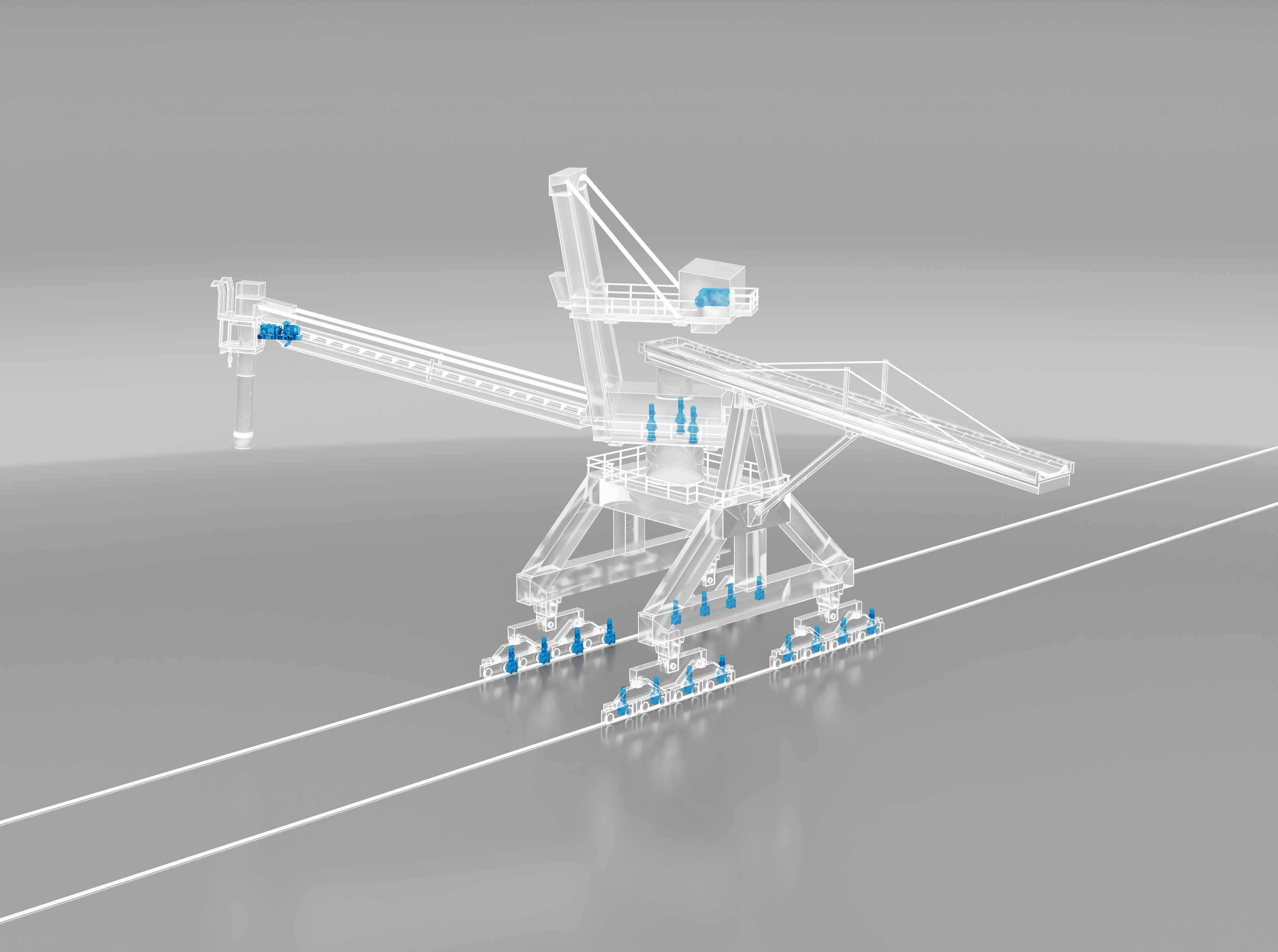

装卸材料
